UWB定位基站VDU2503(室外型)
UWB定位基站VDU2503使用Decawave DW1000 的 UWB 解決方案,TDOA 室內定位算法,實現對于UWB標簽的高精度定位,其最高定位精度可達 10cm 級別。IP66級防水防塵等級。采用 POE 供電方式,可以縮短客戶的安裝時間降低布線難度。尺寸:長178.0mm,寬94mm,厚度58.0mm(除支架最厚處),尺寸誤差±2mm
瀏覽次數:6944
UWB定位基站VDU2503(室外型)
UWB定位基站VDU2503采用Decawave DW1000 的 UWB 解決方案,軟件上采用 TDOA 室內定位算法,與UWB定位標簽配合,可以實現對于UWB標簽的高精度定位,其最高定位精度可達10厘米,根據實際定位場景,誤差在30厘米左右。VDU2503采用POE供電方式,可以縮短客戶的安裝時間,還可以降低UWB基站的布線難度。
UWB基站VDU2503的白色曲面設計可以與室內環境完美融合,獨特的IP66級防水結構設計在戶外也同樣性能不減;增強射頻收發性能,讓 VDU2503覆蓋范圍更廣,定位精度更高。此外,UWB基站VDU2503配有固定支架,方便固定在墻壁上。還可以根據定位需要調整UWB基站的定位角度,以實現最佳的傾斜角度。
說明:有些客戶不需要成品UWB基站,只需要UWB基站板卡做產品集成,95power也可以單獨出貨基站里面配套的板卡的。
(一)UWB定位基站VDU2503參數
UWB基站VDU2503 | UWB定位基站參數 |
供電 | |
POE供電 | 標準:Cat.5及以上(POE輸出功率大于1W) |
直流電源供電 | 輸入電壓5.0V(4.5~5.5V),輸入功率大于1W |
UWB無線參數 | |
支持協議 | 兼容 IEEE802.15.4-2011 UWB協議 |
頻率 | 默認3774~4243.2MHz,支持信道ch1-5,定位系統可以切換頻率通道 |
典型發射功率 | -6dBm/500MHz(CH2) |
接收靈敏度 | -105dBm(丟包率10%,CH2) |
數據傳輸速率 | 默認6.8Mbps 支持 110Kbps,850kbps |
定位性能 | |
定位精度 | <30cm (UWB基站與標簽之間無遮擋) |
推薦基站布局間隔 | <50m |
數據上傳方式 | 100Mbps以太網 |
基站時鐘同步方式 | UWB無線同步 |
重量 | 285g(±10g) |
認證 | SRRC認證(無線電發射設備型號核準證) |
操作環境 | |
工作溫度 | -30℃~70℃ |
存儲溫度 | -40℃~85℃ |
防水等級 | IP66級防塵防水 |
結構尺寸 | 長178.0mm,寬94mm,厚度58.0mm(除支架最厚處),尺寸誤差±2mm |
(二)此UWB基站可以用于高精度室內定位場合

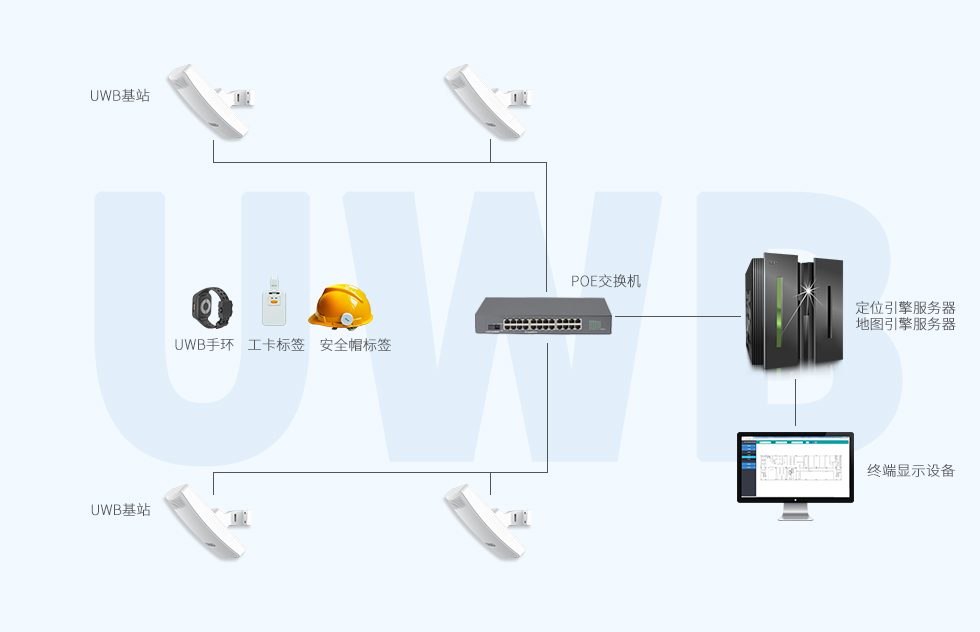

常用于超寬帶UWB定位方案中作為UWB基站使用,可以用在隧道礦道人員定位和物資車輛定位,電廠變電站人員定位,工業場所AGV小車定位、監獄人員定位等等。室內定位架構框架如下:

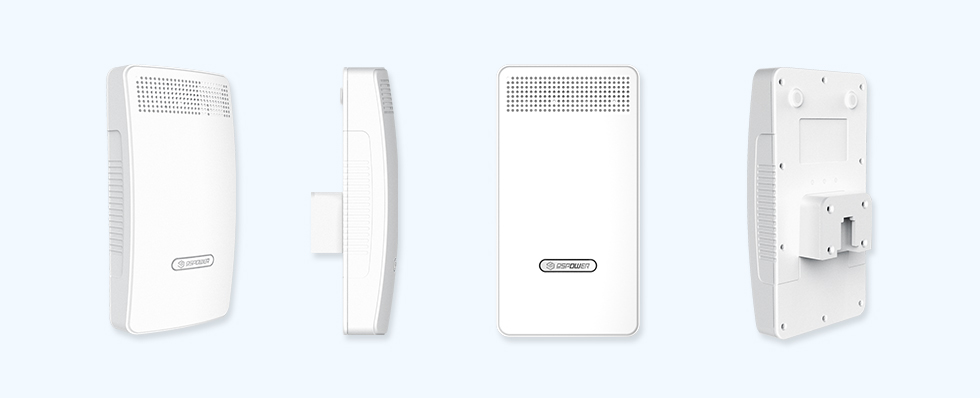

(三)UWB基站VDU2503實物圖
UWB基站VDU2503的實物圖如下,包括基站的正面、側面、反面等。
(四)UWB基站VDU2503的安裝

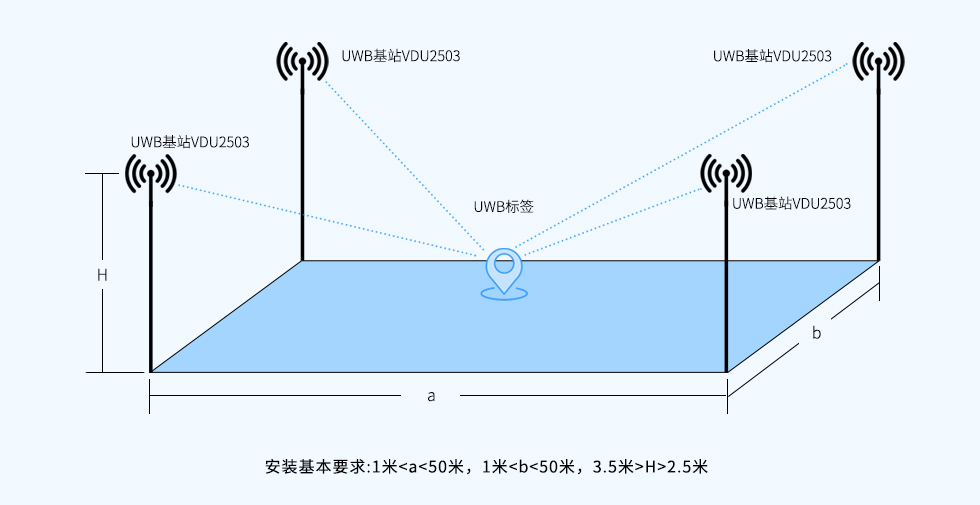

安裝高度需要離地面2.5m以上。供電可以采用網口的 POE 供電,也可以用直流電源供電。如果用網口供電時候請將直流電源口膠封。

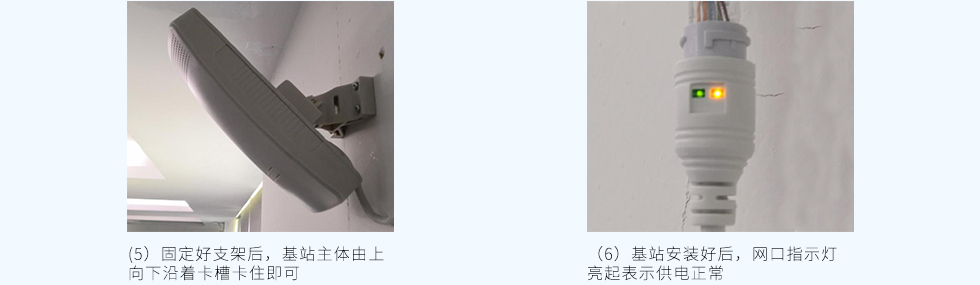

(1)UWB基站VDU2503在平面墻體上的安裝方法

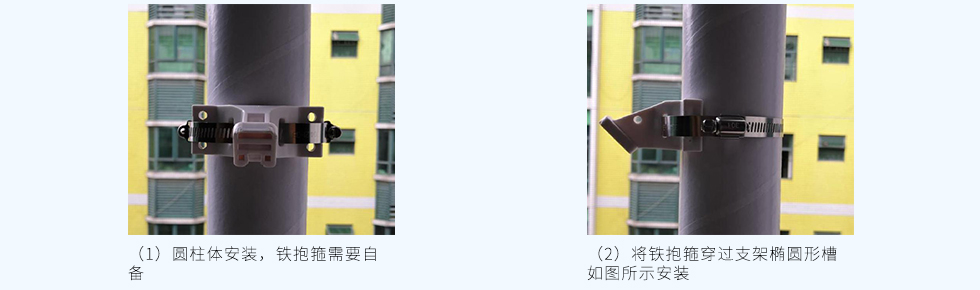

(2)UWB基站VDU2503在圓柱體(比如各類圓柱形桿)上的安裝方法

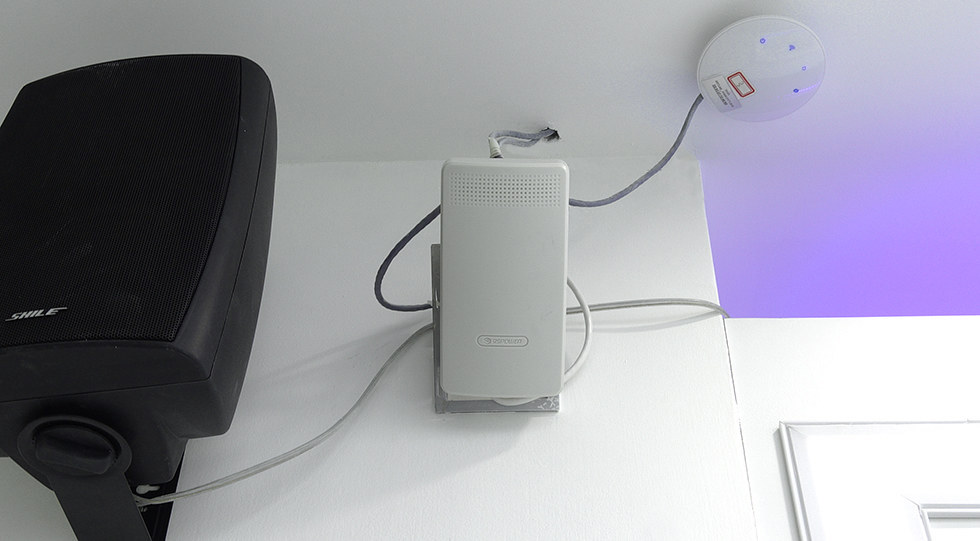

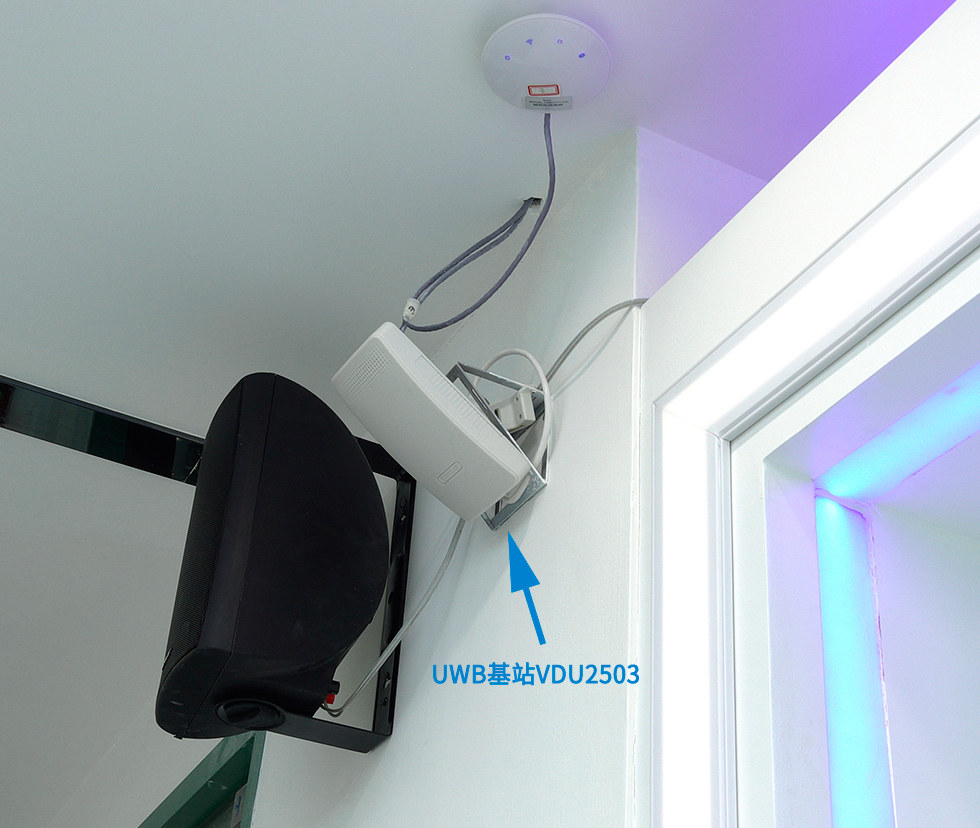

(五)UWB基站VDU2503安裝效果圖
UWB基站VDU2503的實際安裝效果如下圖所示,外形美觀大方,配色清新淡雅,屬于百搭型UWB基站,安裝在任何室內或室外場合都可以很好的融入場景中,沒有絲毫違和感。
(六)在哪購買UWB基站VDU2503?
想購買uwb基站VDU2503的朋友們,可以咨詢微能信息客服,線上和線下均可以購買哦!
(七)UWB基站選型表
請點擊以下產品標題,進入相應的UWB基站詳情頁進行選型。
UWB定位基站供應商廠家,深圳市微能信息科技有限公司,官方網站:833789.cn
